Traitement d'air
Colliers de supportage
Description
Ce registre à motoriser en PVC existe avec emboîtures femelles injectés ou chaudronnés suivant les dimensions. Il permet l'équilibrage électrique de réseaux de ventilations de produits chimiques ou corrosifs en laboratoires ou industries
- Registre circulaire tous diamètres
- Motorisation Tout ou rien 24 V ou 230 V
- Modulant en 24 V
Options:
- PVC blanc anti-UV
- Joint d'étanchéité
Dimensions du registre motorisable en PVC
| Ø | D | L | L1 | L2 | L3 | L4 | L5 | H1 | H2 | H3 |
| 125 | 16 | 200 | 100 | 100 | 30 | 85 | 190 | 95 | 150 | 90 |
| 160 | 16 | 200 | 100 | 100 | 30 | 85 | 190 | 110 | 170 | 110 |
| 200 | 16 | 200 | 100 | 100 | 40 | 85 | 190 | 130 | 190 | 130 |
| 250 | 16 | 200 | 100 | 100 | 40 | 85 | 190 | 150 | 215 | 150 |
| 315 | 16 | 350 | 155 | 155 | 40 | 85 | 190 | 188 | 238 | 188 |
| 355 | 16 | 350 | 155 | 155 | 40 | 85 | 190 | 207 | 258 | 208 |
| 400 | 25 | 400 | 200 | 200 | 50 | 85 | 230 | 230 | 280 | 230 |
| 450 | 25 | 400 | 200 | 200 | 50 | 85 | 230 | 255 | 310 | 260 |
| 500 | 25 | 450 | 225 | 225 | 60 | 85 | 230 | 280 | 350 | 290 |
Références
| GRIS STANDARD | GRIS ETANCHE | BLANC ANTI UV | BLANC ANTI UV ETANCHE |
| VA-RAMO.P100 | VA-RAMO.PJ100 | VA-RAMO.PB100 | VA-RAMO.PBJ100 |
| VA-RAMO.P110 | VA-RAMO.PJ110 | VA-RAMO.PB110 | VA-RAMO.PBJ110 |
| VA-RAMO.P125 | VA-RAMO.PJ125 | VA-RAMO.PB125 | VA-RAMO.PBJ125 |
| VA-RAMO.P160 | VA-RAMO.PJ160 | VA-RAMO.PB160 | VA-RAMO.PBJ160 |
| VA-RAMO.P200 | VA-RAMO.PJ200 | VA-RAMO.PB200 | VA-RAMO.PBJ200 |
| VA-RAMO.P250 | VA-RAMO.PJ250 | VA-RAMO.PB250 | VA-RAMO.PBJ250 |
| VA-RAMO.P280 | VA-RAMO.PJ280 | VA-RAMO.PB280 | VA-RAMO.PBJ280 |
| VA-RAMO.P315 | VA-RAMO.PJ315 | VA-RAMO.PB315 | VA-RAMO.PBJ315 |
| VA-RAMO.P355 | VA-RAMO.PJ355 | VA-RAMO.PB355 | VA-RAMO.PBJ355 |
| VA-RAMO.P400 | VA-RAMO.PJ400 | VA-RAMO.PB400 | VA-RAMO.PJB400 |
| VA-RAMO.P450 | VA-RAMO.PJ450 | VA-RAMO.PB450 | VA-RAMO.PBJ450 |
| VA-RAMO.P500 | VA-RAMO.PJ500 | VA-RAMO.PB500 | VA-RAMO.PBJ500 |
Les modèles
Description
Cette nouvelle gamme de hottes centrales est entièrement réalisée en PVC
- Largeur: 600 / 750 / 900 mm
- Longueur: 900 / 1200 / 1500 mm
- Ø Sortie au choix: 200 ou 250 mm
- Couleurs:
Les options
- 4 Attaches de suspension (H-4AS)
- Bandes à lanières transparentes
- Registre plat de réglage
Dimensions & Références
Description
Cette nouvelle gamme de hottes murales est entièrement réalisée en PVC
- Largeur: 600 / 750 / 900 mm
- Longueur: 900 / 1200 / 1500 mm
- Ø Sortie au choix: 200 ou 250 mm
- Couleurs:
Les options
- Support 3 cotés pour hotte à poser sur table
- Bandes à lanières transparentes
- Registre plat de réglage
Dimensions & Références
Nos réalisations
Hotte PVC murale avec vitre transparente
Hotte PVC murale avec bande lanière
Hottes PVC murales
Hotte PVC centrale pour ilot
Hotte PVC murale sur paillasse
Hotte PPs-el murale avec vitre transparente antistatique
Les caissons filtrants
Caisson pour filtre à charbon actif simple action
Ce caisson de filtration à charbon actif permet de filtrer les émissions d’une substance polluante. Le nombre de filtres nécessaires se détermine en fonction du débit d’air extrait sur le réseau. Le type de charbon actif présent dans les filtres est déterminé en fonction du polluant à éliminer.
Tous nos caissons sont réalisés en PVC blanc (PP sur demande) d’épaisseur 8mm afin d’être robustes. Ils sont conçus pour être installés en intérieur comme en extérieur, et leur forme a été pensée pour réduire au maximum les pertes de charge.
Caisson pour filtre à charbon actif double action
Équipé de deux bacs, il filtre les émissions polluantes grâce à l’utilisation de deux barrières différentes. Ce caisson, permet d’installer des filtres avec différents absorbants et traite ainsi deux polluants à la fois.
Par exemple, réalisez un filtrage de vapeurs d’acide dans le premier bac et de vapeurs de mercure dans le second.
Ces caissons sont réalisés en PVC blanc (PP sur demande) d’épaisseur 8mm afin d’être robustes. Ils sont conçus pour être installés en intérieur comme en extérieur, et leur forme a été pensée pour réduire au maximum les pertes de charge.
Caisson pour filtre à charbon actif + filtre poussière H14 HEPA
Ce caisson se compose d’un préfiltre, d’un filtre à charbon actif et d’un filtre poussière H14. Sa double fonction lui permet de traiter à la fois une substance polluante et permet d’éliminer en même temps les particules poussières.
Ces caissons sont réalisés en PVC blanc (PP sur demande) d’épaisseur 8mm afin d’être robustes. Ils sont conçus pour être installés en intérieur comme en extérieur, et leur forme a été pensée pour réduire au maximum les pertes de charge.
Caisson avec filtre poussière H14 HEPA
Ce caisson se compose d'un préfiltre G4 et d’un filtre poussière H14 HEPA . Il est idéal pour le traitement de particules poussière (Voir les caractéristiques techniques du filtre P7).
Ces caissons sont réalisés en PVC blanc (PP sur demande) d’épaisseur 8mm afin d’être robustes. Ils sont conçus pour être installés en intérieur comme en extérieur, et leur forme a été pensée pour réduire au maximum les pertes de charge.
Caisson pour filtre à charbon actif simple action
Caisson pour filtre à charbon actif double action
Caisson pour filtre à charbon actif simple action avec filtre poussière H14 HEPA
Caisson avec filtre poussière H14 HEPA seul
DIMENSIONNER SON CAISSON ET SELECTIONNER LES FILTRES EN FONCTION DE L'APPLICATION ?
-
Présentation des caissons de filtration ECRO
-
Tuto d'aide pour déterminer sa filtration
Les filtres à charbon actif
Plaques standard à charbon pour le traitement de différentes substences. Le nombre de plaque filtrantes à intégrer dans le caisson dépend du débit d'air à traiter.
Pour tout autre substance à traiter (ex: radio iso,...) contacter nous
FA-FRA
FA-FRS
FA-FRO
FA-FRIRA
FA-FRM
FA-FRF
FA-FRAM
FA-PLRZ
Les normes sur la protection du personnel sur son lieu de travail se réfèrent à la réglementation BPL (bonnes pratiques de laboratoire). Généralement elles donnent avec précision les seuils de rejets polluants à ne pas dépasser.
Grâce à l’utilisation de filtres à charbon actif, les caissons ECROCARBO contribuent à la purification du lieu de travail protégeant ainsi le personnel.Notre matériel permet d’ obtenir des émissions de fumée propres, conformément aux différentes normes concernant la protection de l’environnement.
Acides, solvants, et autres substances nocives pour la santé et la sécurité humaine seront ainsi neutralisés.
Les caissons ECRO sont entièrement conçus en PVC, PP ou PPsel. Un préfiltre de type G4 ou F7 est inclus à fin de protéger et prolonger la durée de vie des filtres à charbon actif.
Les caissons peuvent s'installer à l’intérieur comme à l’extérieur et se disposent aussi bien horizontalement que verticalement. Le processus d’absorption permet de retenir les polluants à la surface des granules de carbone. La substance spécifique agit comme un solvant et élimine les polluants de l’air filtré.
Il est indispensable de sélectionner le caisson en fonction du débit et du type de charbon actif.
Réalisations sur mesure
Description
Ce registre manuel à emboîtures femelles injectés ou chaudronnés suivant les dimensions est entièrement conçu en PVC. Ces registres existent du diamètre 90 à 1000mm.
Il permet l'équilibrage manuel de réseaux de ventilations de produits chimiques ou corrosifs en laboratoires ou industries.
Matières: PVC classement Feu M1 en PP, PE, PPs, PPs-EL (zone ATEX)
Couleurs: Gris standard ou Blanc Anti UV
Options:
- Joint d’étanchéité
- PVC blanc anti-UV
Tableau des dimensions du registre manuel en PVC
| Références | F | L | L1 | L2 | L3 | L4 | L5 | H1 | H2 | H3 |
| VA-RMA.P125 | 125 | 200 | 100 | 100 | 30 | 135 | 190 | 95 | 115 | 100 |
| VA-RMA.P160 | 160 | 200 | 100 | 100 | 30 | 135 | 190 | 110 | 135 | 120 |
| VA-RMA.P200 | 200 | 200 | 100 | 100 | 40 | 135 | 190 | 130 | 155 | 140 |
| VA-RMA.P250 | 250 | 200 | 100 | 100 | 40 | 135 | 190 | 150 | 175 | 160 |
| VA-RMA.P315 | 315 | 350 | 155 | 155 | 40 | 135 | 190 | 188 | 205 | 190 |
Registre manuel en PVC - Côtes
Description
Capteurs muraux ou centraux PVC conçus pour l’aspiration, en laboratoire, de produits chimiques. Ces capteurs sont équipés de bouches d’extraction réglables en PVC placées sur le côté incliné. L’étude soigneuse du type et de la position des bouches permet d’aspirer les fumées avant qu’elles atteignent l’opérateur.
Ces modèles offrent des faibles débits pour une efficacité optimum.
Ils peuvent également être utilisés dans des locaux où émanent des fumées agressives, avec des débits et des vitesses calculés sur le renouvellement de l’air ambiant.
Disponible en version standards (ce référer au tableaux des dimensions ci-dessous), ou sur mesure à partir d'un cahier des charges spécifique.
- Couleurs: blanc RAL 9125 et gris RAL 7011
Tableau des dimensions
Ventilateurs /Tourelles

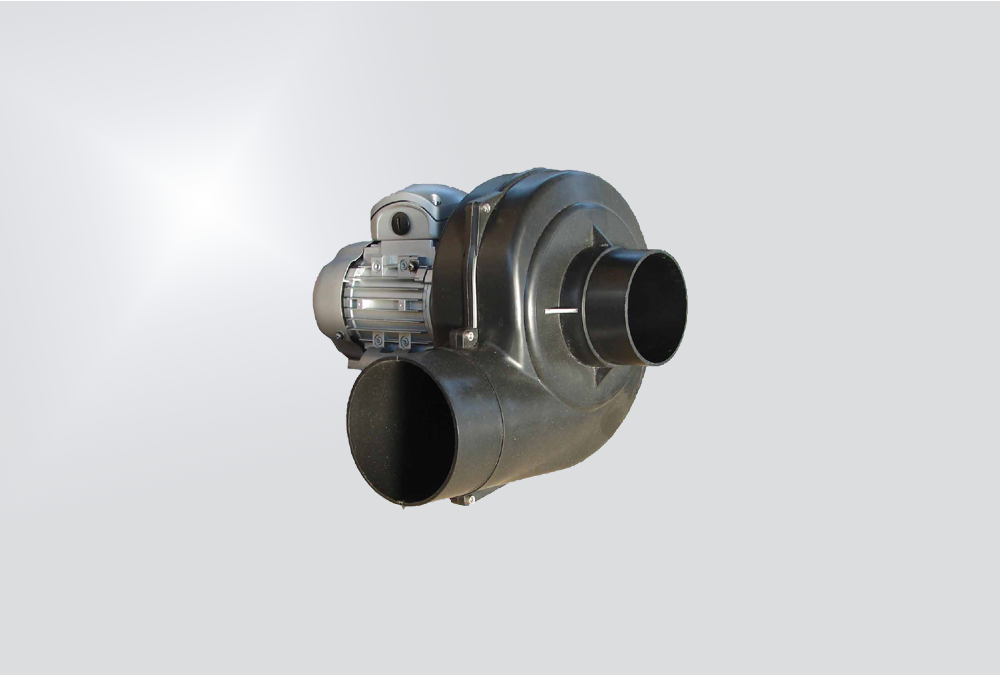

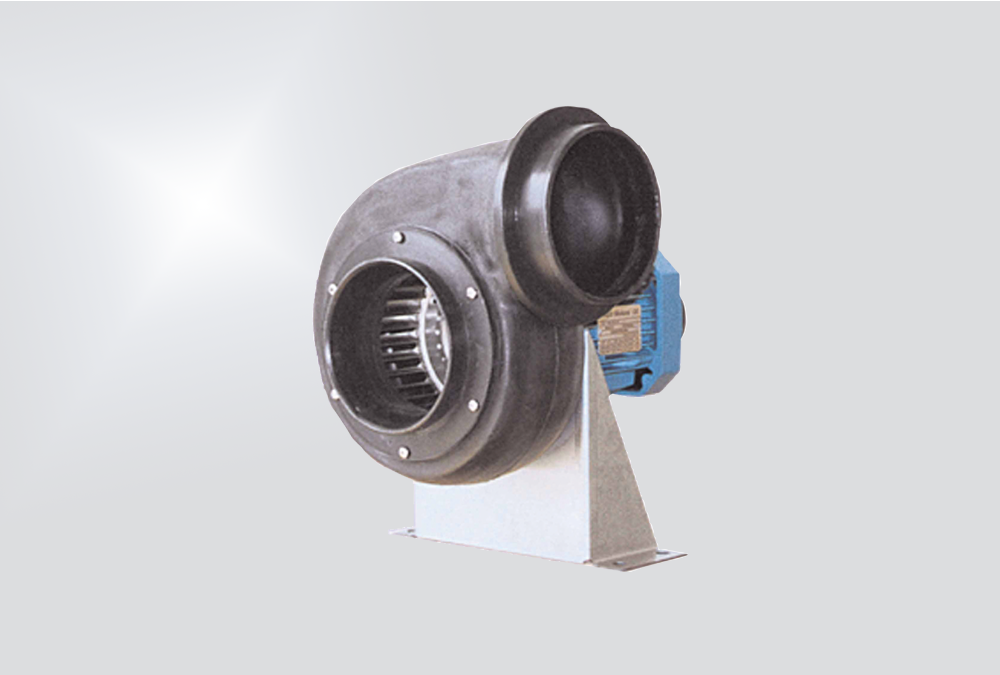

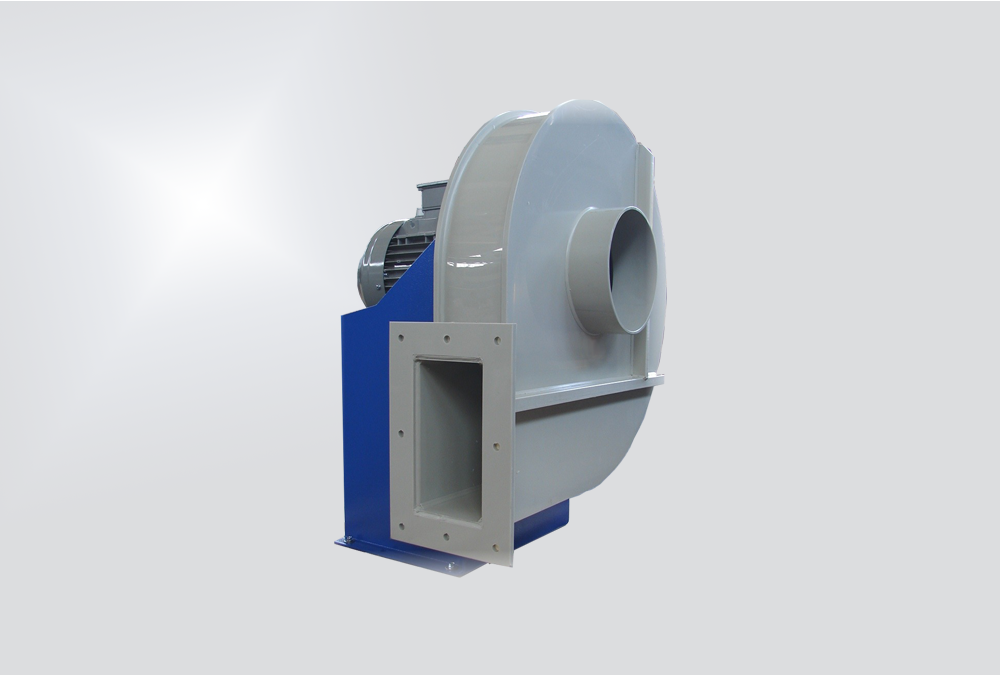

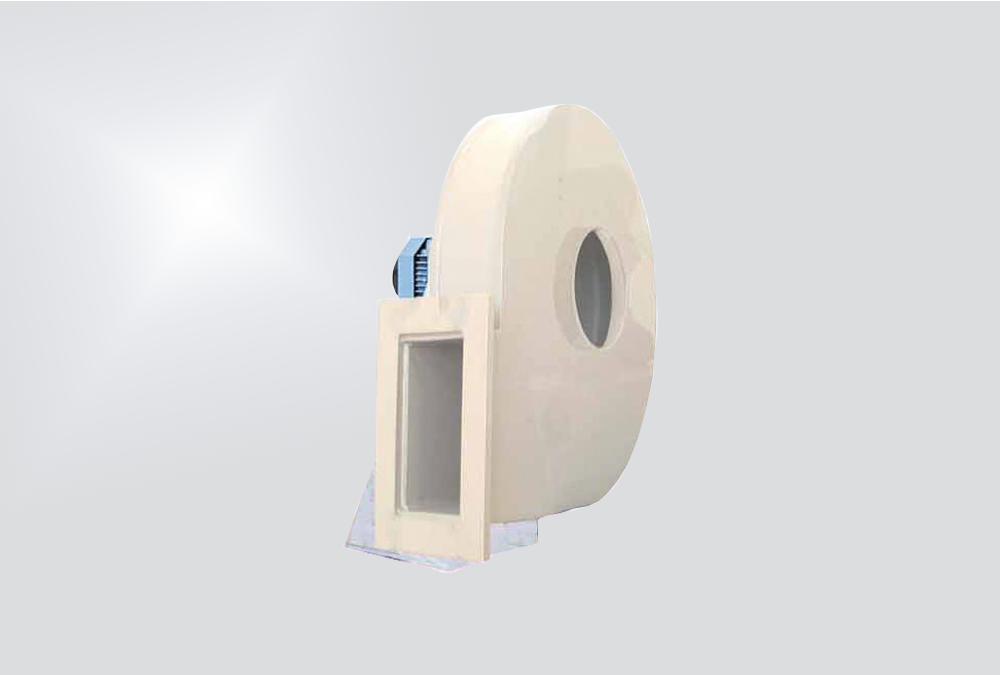

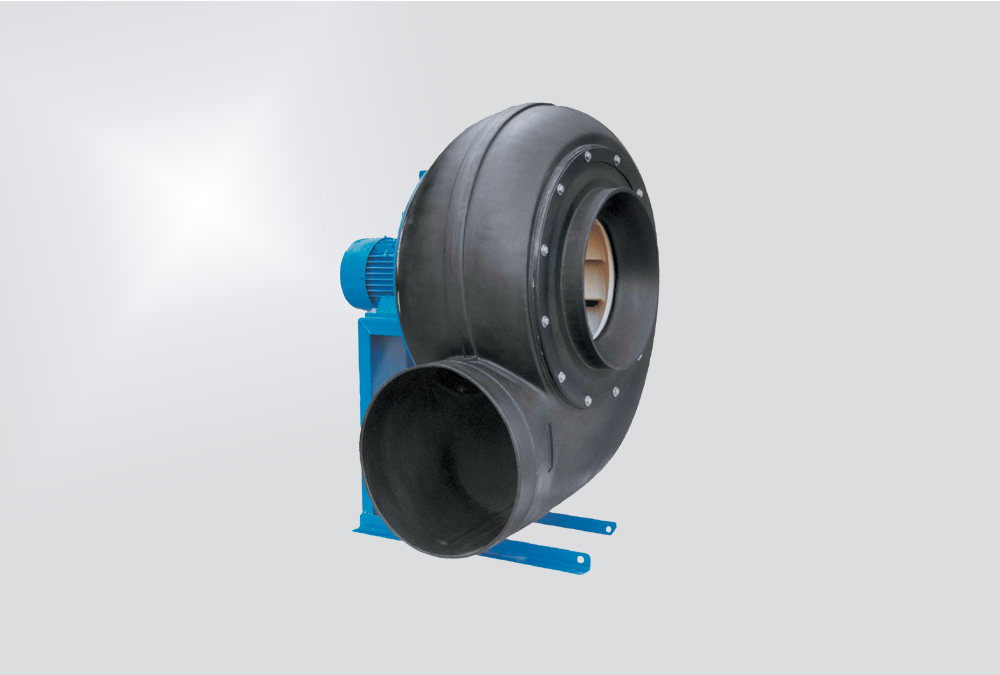

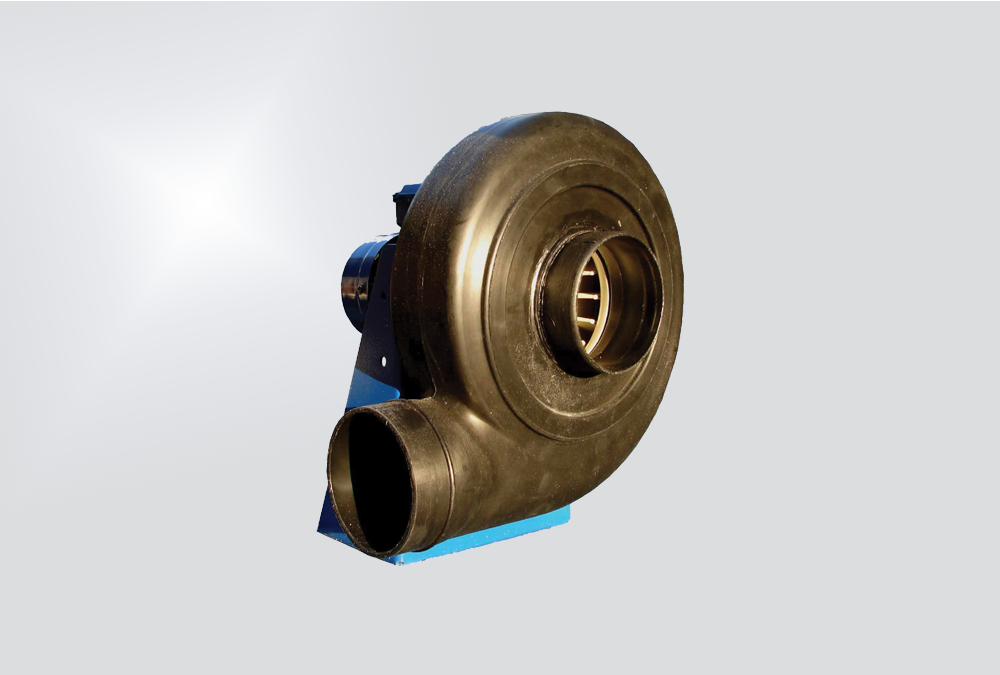

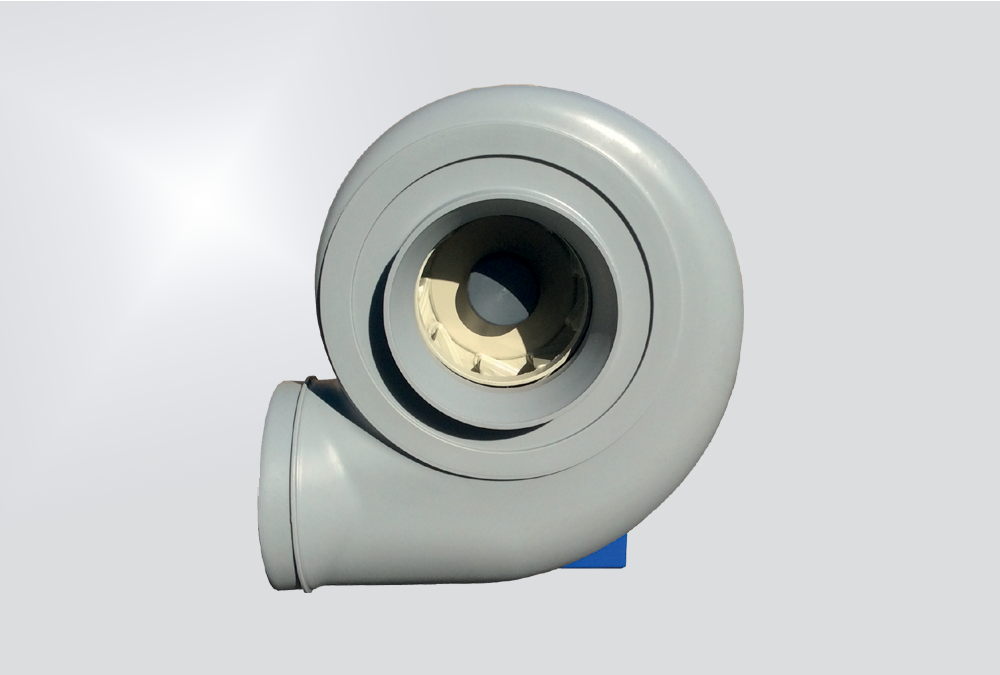

Ventilateurs centrifuges en polypropylène conçus spécialement pour l’extraction des gaz corrosifs et toxiques dans les laboratoires, le traitement des eaux, les piscines, les industries chimiques, pharmaceutique, pétrolière, etc;
Disponibles en
Accessoires pour ventilateurs
Accessoires pour ventilateurs : silencieux, capot moteur, sortie grillagée, clapet anti-retour, interrupteur de sécurité, gaine souple, colliers, supports de fixation etc,...
Caissons de filtration
Les caissons ECRO sont entièrement conçus en PVC, PP ou PPsel.Un préfiltre de type G4 ou F7 est inclus à fin de protéger et prolonger la durée de vie des filtres à charbon actif. Installation intérieure ou extérieure. Caisson à charbon actif simple ou double action; filtre poussière Hh14,etc..
Débit de 150 à 7500 m3/h
Disponibles en
Hottes plastique
Cette nouvelle gamme de hottes centrales ou murales est entièrement réalisée en PVC. Découvrez également nos options bandeau à lanière transparente, Suuport pour hotte à poser, etc..
- Couleurs:
- Diamètre de sortie: 200 ou 250mm
Capteurs d'extraction
Capteurs muraux ou centraux PVC conçus pour l’aspiration, en laboratoire, de produits chimiques. Ces capteurs sont équipés de bouches d’extraction réglables en PVC placées sur le côté incliné.
Bras d'extraction
Bras en Aluminium ou PP 3 articulations Montage plafond & Mural Ø75mm et coupole transparente 365mm.
Cet équipement d’extraction est idéal pour la captation des poussières, fumées, vapeurs et gaz sur postes de travail.
Disponibles en
Tours de lavage
La tour de lavage (Laveur de gaz) élimine les polluants contenus dans l’air ou dans un gaz. Fabrication sur mesure après étude de votre projet
Débit de 1000 à 34 000 m3/h
Matière PP, PP/V, PVDF ou PVC
Installation intérieure ou extérieure
Disponibles en
